Horizontale Planetenkugelmühle (schwere Ausführung)

Die horizontale Planetenkugelmühle der WXQM-Serie verfügt über vier Kugelmahlbehälter auf einem Drehteller. Durch die Rotation des Drehtellers vollführt die Behälterachse planetarische Bewegungen, wodurch die Kugeln in den Behältern die Proben mit hoher Geschwindigkeit mahlen und mischen. Die Mühle eignet sich zum Zerkleinern und Mischen verschiedenster Produkte unterschiedlicher Materialien und Korngrößen, sowohl trocken als auch nass. Die minimale Korngröße des Mahlguts kann bis zu 0.1 Mikron betragen.

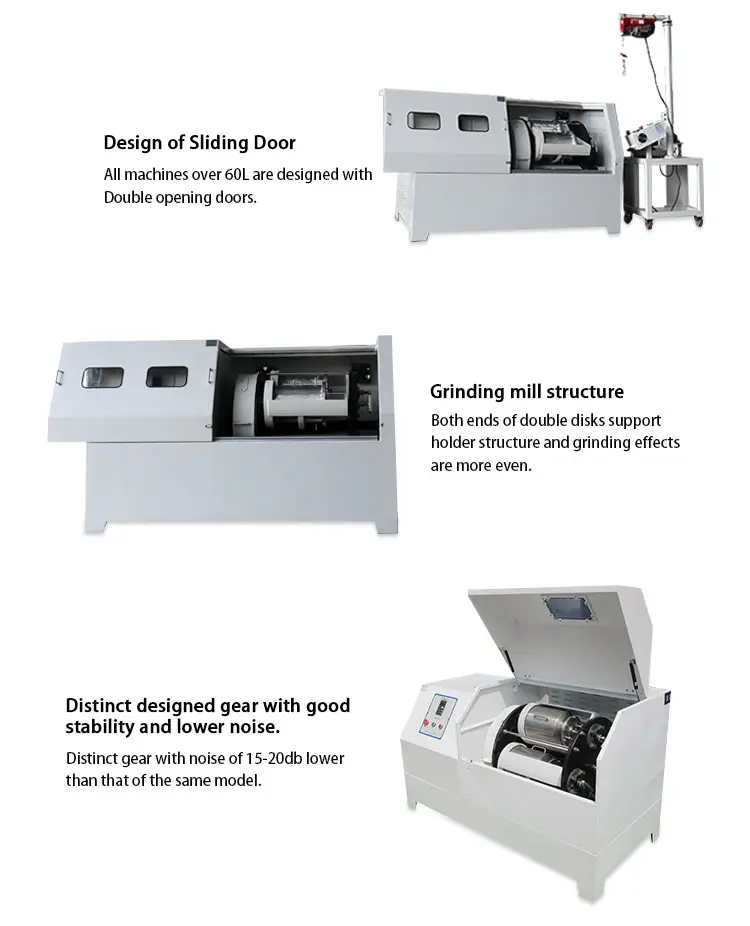

Die robuste horizontale Planetenkugelmühle ist mit einer Doppelscheiben-Aufhängung mit beidseitiger Abstützung ausgestattet. Dadurch wurden Stabilität und Belastbarkeit der Kugelmühle deutlich verbessert. Die Einschränkung herkömmlicher horizontaler Planetenkugelmühlen für Laboranwendungen, die nur für geringe Belastungen geeignet sind, wird somit überwunden. Die robuste horizontale Planetenkugelmühle eignet sich vor allem für mittlere Testanforderungen oder die Produktion kleinerer Mahlchargen.

Die robuste horizontale Planetenkugelmühle verfügt über vier Kugelmahlbehälter auf einem Drehteller. Durch die Rotation des Drehtellers vollführt die Behälterachse planetarische Bewegungen. Die Kugeln und die darin befindlichen Proben werden durch die schnelle Bewegung stark vermahlen und schließlich zu Pulver vermahlen. Die Mühle eignet sich für die Vermahlung verschiedenster Materialien im Trocken- oder Nassverfahren. Die minimale Korngröße des Pulvers beträgt nur 0.1 μm.

Das Gehäuse der Kugelmühle ist aus dickem Stahlblech geschweißt und zeichnet sich durch hohe Festigkeit, Schlagfestigkeit, Formstabilität, präzise Verarbeitung sowie ein robustes und ansprechendes Erscheinungsbild aus. Die mechanischen Teile werden sorgfältig wärmebehandelt und mittels CNC-Technik bearbeitet. Das Getriebe verfügt über eine quasi-gedichtete Nutkonstruktion, und das Antriebsrad ist aus verschleißfestem Präzisionszahnrad gefertigt. Maschinenrahmen und -struktur wurden umfassend konstruiert, um einen stabilen, sicheren und zuverlässigen Betrieb der Kugelmühle auch unter Langzeit- und Hochlastbedingungen zu gewährleisten und die Geräuschentwicklung effektiv zu reduzieren. Die geräuscharme und leistungsstarke Flüssigölschmierung ist mit einem Ölstandsmesser für einfachen Ölwechsel ausgestattet. Hebe- und Zuführvorrichtung sind integriert. Die Zuführvorrichtung nutzt Vibrationssiebung und -entleerung für eine einfache und komfortable Bedienung. Sie ermöglicht das schnelle Aufnehmen, Entleeren und Beladen der Mahlbecher, reduziert den Arbeitsaufwand und steigert die Produktionseffizienz. Dank des Touchscreens des Mikrocomputers wird die Maschinenbedienung komfortabler, die Benutzeroberfläche ist einfacher und intuitiver, und die Steuerung in Vorwärts- und Rückwärtsrichtung ist problemlos möglich. Das Gerät verfügt über Timer- und Speicherfunktionen für den Zeitpunkt nach dem Stromausfall.
1. Einfache Bedienung.
2. Einzigartiges Getriebe mit geringem Geräuschpegel.
3. Die horizontale Bauweise des Mahlkessels verhindert, dass sich das Mahlgut am Boden absetzt.

Vorteile einer robusten horizontalen Planetenkugelmühle
1. Eine stabile Drehzahl des Zahnradgetriebes gewährleistet die Konsistenz und Wiederholbarkeit des Experiments.
2. Das Prinzip der Planetenbewegung wird in der Maschine übernommen, die sich durch hohe Geschwindigkeit, große Energie, hohe Effizienz und geringe Körnigkeit auszeichnet.
3. Es können gleichzeitig vier Pulverproben unterschiedlicher Größe und unterschiedlicher Materialien hergestellt werden.
4. Die Maschine wird über einen Frequenzumrichter gesteuert; die optimale Drehzahl kann entsprechend dem erwarteten Versuchsergebnis gewählt werden. Der Umrichter ist mit einem Unterspannungs- und Überstromschutz ausgestattet, um den Motor zu schützen.
5. Die Planetenkugelmühle verfügt über Funktionen zur zeitgesteuerten Abschaltung sowie zur automatischen Vorwärts- und Rückwärtsdrehung. Je nach Versuchsbedarf können Sie die Betriebsmodi Einweg-, Wechsel-, Nacheinander- und Zeitsteuerung frei wählen, um die Mahleffizienz zu optimieren.
6. Technische Merkmale der Tencan-Kugelmühle: Niedriger Schwerpunkt, stabile Leistung, kompakte Struktur, einfache Bedienung, zuverlässige Sicherheit, geringere Geräuschentwicklung, geringer Verlust.
7. An der Maschine ist ein Sicherheitsschalter angebracht, um Sicherheitsunfälle zu verhindern, wenn die Sicherheitsabdeckung bei laufender Maschine geöffnet wird.

Parameter einer horizontalen Planetenkugelmühle für hohe Beanspruchung

Parameter einer horizontalen Planetenkugelmühle für hohe Beanspruchung
