Vertikale Planetenkugelmühle (halbkreisförmiger runder Typ)
Spezifikationen
Die vertikale Planetenkugelmühle ist ein unverzichtbares Gerät für das Mischen von Hightech-Materialien, das Feinmahlen, die Probenherstellung, die Produktentwicklung und die Kleinserienfertigung. Die Tencan Planetenkugelmühle zeichnet sich durch geringes Volumen, hohe Effizienz, niedrigen Geräuschpegel und praktische Funktionen aus und ist somit ideal für Forschungs- und Entwicklungseinrichtungen, Universitäten und Unternehmenslabore geeignet, um Proben zu gewinnen (bis zu vier Proben pro Charge gleichzeitig). Mit den entsprechenden Vakuum-Mahlbechern können auch Pulverproben unter Vakuum vermahlen werden.
Video
Übersicht
Die vertikale Planetenkugelmühle ist ein unverzichtbares Gerät für das Mischen von Hightech-Materialien, das Feinmahlen, die Probenherstellung, die Produktentwicklung und die Kleinserienfertigung. Die Tencan Planetenkugelmühle zeichnet sich durch geringes Volumen, hohe Effizienz, niedrigen Geräuschpegel und praktische Funktionen aus und ist somit ideal für Forschungs- und Entwicklungseinrichtungen, Universitäten und Unternehmenslabore geeignet, um Proben zu gewinnen (bis zu vier Proben pro Charge gleichzeitig). Mit den entsprechenden Vakuum-Mahlbechern können auch Pulverproben unter Vakuum vermahlen werden.
Funktionsprinzip
Eine Planetenkugelmühle verfügt häufig über vier Kugelmahlbehälter, die auf einem Drehteller montiert sind. Durch die Rotation des Drehtellers vollführt die Behälterachse planetarische Bewegungen. Die Kugeln und die darin befindlichen Proben werden durch die schnelle Bewegung stark vermahlen und schließlich zu Pulver vermahlen. Verschiedenste Materialien können mit dieser Mühle im Trocken- oder Nassverfahren vermahlen werden. Die minimale Korngröße des Mahlguts kann bis zu 0.1 μm betragen.
Merkmal/Vorteil

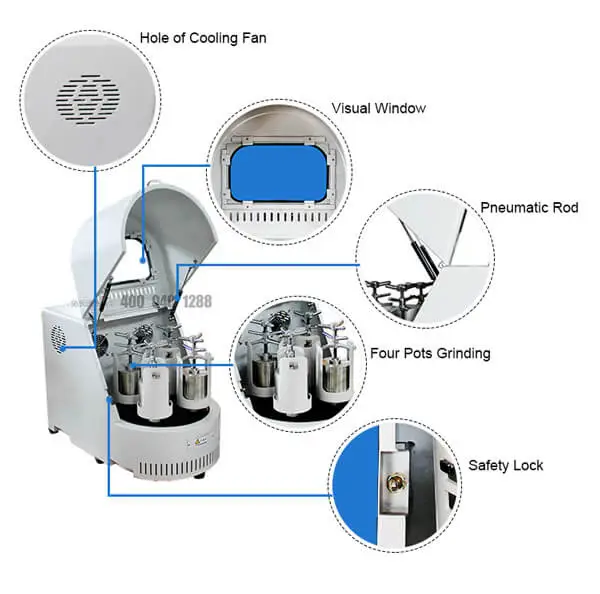

Das Gehäuse der Kugelmühle ist aus dickem Stahlblech geschweißt und zeichnet sich durch hohe Festigkeit, Schlagfestigkeit, Formstabilität, präzise Verarbeitung sowie ein robustes und ansprechendes Erscheinungsbild aus. Die mechanischen Teile werden sorgfältig wärmebehandelt und mittels CNC-Technik bearbeitet. Das Getriebe verfügt über eine quasi-gedichtete Nutkonstruktion, und das Antriebsrad besteht aus verschleißfestem Präzisionszahnrad. Maschinenrahmen und -struktur wurden umfassend konstruiert, um einen stabilen, sicheren und zuverlässigen Betrieb der Kugelmühle auch unter Langzeit- und Hochlastbedingungen zu gewährleisten und die Geräuschentwicklung effektiv zu reduzieren. Die geräuscharme und leistungsstarke Flüssigölschmierung ist mit einem Ölstandsmesser für einfachen Ölwechsel ausgestattet. Hebe- und Zuführvorrichtungen sind integriert. Die Zuführvorrichtung nutzt Vibrationssiebung und -entleerung für eine einfache und komfortable Bedienung. Sie ermöglicht das schnelle Aufnehmen, Entleeren und Beladen der Mahlbecher, reduziert den Arbeitsaufwand und steigert die Produktionseffizienz. Dank des Touchscreens des Mikrocomputers wird die Maschinenbedienung komfortabler, die Benutzeroberfläche ist einfacher und intuitiver, und die Steuerung in Vorwärts- und Rückwärtsrichtung ist problemlos möglich. Das Gerät verfügt über Timer- und Speicherfunktionen für den Zeitpunkt nach dem Stromausfall.
Vorteile der Tencan Vertikal-Planetenkugelmühle, halbkreisförmiges Rundmodell
1. Eine stabile Drehzahl des Zahnradgetriebes gewährleistet die Konsistenz und Wiederholbarkeit des Experiments.
2. Das Prinzip der Planetenbewegung wird in der Maschine übernommen, die sich durch hohe Geschwindigkeit, große Energie, hohe Effizienz und geringe Körnigkeit auszeichnet.
3. Es können gleichzeitig vier Pulverproben unterschiedlicher Größe und unterschiedlicher Materialien hergestellt werden.
4. Die Maschine wird über einen Frequenzumrichter gesteuert. Sie können die ideale Drehzahl entsprechend dem erwarteten Versuchsergebnis wählen. Der Umrichter ist zum Schutz des Motors mit einer Unterspannungs- und Überstromvorrichtung ausgestattet.
5. Die Planetenkugelmühle verfügt über Funktionen zum zeitgesteuerten Ausschalten, zum automatischen Vorwärts- und Umkehrrotieren. Sie können je nach experimentellen Anforderungen beliebige Betriebsarten wie Einwegrichtung, Wechsel, Folge oder Zeiteinstellung frei wählen, um die Effizienz des Mahlens zu verbessern.
6. Technische Merkmale der Tencan-Kugelmühle: Niedriger Schwerpunkt, stabile Leistung, kompakte Struktur, einfache Bedienung, zuverlässige Sicherheit, geringere Geräuschentwicklung, geringer Verlust.
7. An der Maschine ist ein Sicherheitsschalter angebracht, um Sicherheitsunfälle zu verhindern, wenn die Sicherheitsabdeckung bei laufender Maschine geöffnet wird.
Datenblatt
Technisches Datenblatt der Tencan Vertikal-Planetenkugelmühle(Halbkreis RundArt)
Technische Merkmale vonVertikale Planeten-Kugelmühle(Halbkreis RundArt) | |
Laufwerkmodus |
Zahnradantrieb & Riemenantrieb |
Betriebsmodell |
Für jeden Mahlvorgang können zwei oder vier Mahlbecher verwendet werden. |
Maximale Kapazität |
Weniger als 1/3 des Volumens jedes Mühlenbehälters |
Aufgabegröße der Mahlmaterialien |
Weiches und knuspriges Material≤100 mm Harte Materialien≤3 mm |
Endgültige Partikelgröße |
Die kleinste Partikelgröße kann bis zu 0.1 betragen.& mgr; m |
Drehzahlverhältnis |
1/2 |
Maximale Dauerlaufzeit |
72 Stunden |
Geschwindigkeitsregelungsmodus |
Frequenzumwandler |
|
Verfügbare Materialien für Mühlenbecher |
Wolframcarbid, Achat, Edelstahl 304, Edelstahl 316L, Korund, Zirkonoxid, Nylon, PU, Aluminiumoxidkeramik, PTFE usw. |
|
Technische Parametertabelle(I) der vertikalen Labor-Planetenkugelmühle (halbkreisförmiger runder Typ)
| ||||
Modell Nr. |
Spezifikationen |
Passende Größen von Mühlenbechern |
Arbeitspositionen |
Bemerkungen |
XQM-1A |
1L |
50ml-250ml |
4 |
CSie können mit Vakuummühlenbehältern von 50 ml bis 100 ml kombiniert werden. |
XQM-2A |
2L |
50ml-500ml |
4 |
CSie können mit Vakuummühlenbehältern von 50 ml bis 250 ml kombiniert werden. |
XQM-4A |
4L |
250ml-1000ml |
4 |
CSie können mit Vakuummühlenbehältern von 50 ml bis 1000 ml kombiniert werden. |
XQM-6A |
6L |
500ml-1500ml |
4 |
CSie können mit Vakuummühlenbehältern von 50 ml bis 1000 ml kombiniert werden. |
XQM-8A |
8L |
1L-2L |
4 |
CSie können mit Vakuummühlenbehältern von 50 ml bis 1500 ml kombiniert werden. |
XQM-10A |
10L |
1L-2.5L |
4 |
CSie können mit Vakuummühlen von 1 l bis 2 l kombiniert werden. |
XQM-12A |
12L |
1L-3L |
4 |
CSie können mit Vakuummühlen von 1 l bis 2 l kombiniert werden. |
XQM-16A |
16L |
2L-4L |
4 |
CSie können mit Vakuummühlen von 1 l bis 3 l kombiniert werden. |
|
Technische Parametertabelle(IIVertikale Labor-Planetenkugelmühle (halbkreisförmig, rund)
| |||||||
ModellNein. |
Energieversorgung |
Stromspannung |
Revolution |
Rotation |
Gesamt |
Wechselnde Laufzeit |
Rauschen ≤ dB |
XQM-1A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-2A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-4A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-6A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-8A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-10A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-12A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-16A |
3 |
380V-50Hz |
30-255 |
60-510 |
1-9999 |
1-999 |
60 5 ± |
|
Technische Parametertabelle (III) der vertikalen Labor-Planetenkugelmühle (halbkreisförmiger Rundtyp)
| ||||
ModellNein. |
Energieversorgung |
Geschwindigkeitskontrollmodus |
Nettogewicht (Kg) |
Abmessungens (Mm) |
XQM-1A |
0.75 |
Frequenzsteuerung |
80 |
750 * 470 * 590 |
XQM-2A |
0.75 |
Frequenzsteuerung |
80 |
750 * 470 * 590 |
XQM-4A |
0.75 |
Frequenzsteuerung |
80 |
750 * 470 * 590 |
XQM-6A |
0.75 |
Frequenzsteuerung |
80 |
750 * 470 * 590 |
XQM-8A |
1.5 |
Frequenzsteuerung |
132 |
880 * 560 * 670 |
XQM-10A |
1.5 |
Frequenzsteuerung |
132 |
880 * 560 * 670 |
XQM-12A |
1.5 |
Frequenzsteuerung |
132 |
880 * 560 * 670 |
XQM-16A |
3.0 |
Frequenzsteuerung |
205 |
950 * 600 * 710 |
