Ultraschall-Planetenkugelmühle

Übersicht

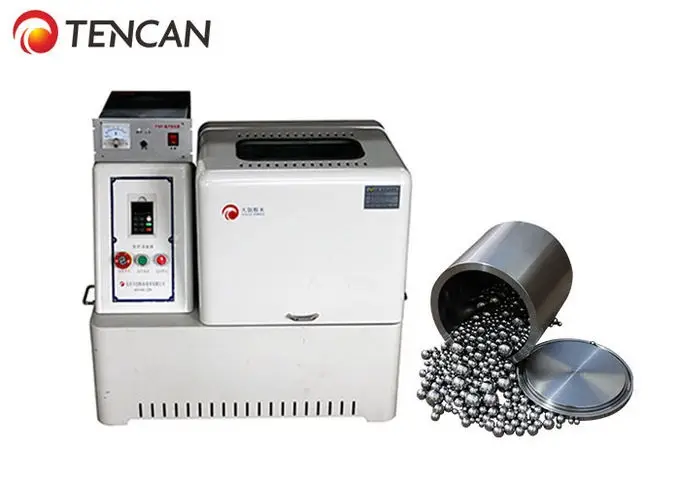

Ultraschall-Planetenkugelmühleist eine neu entwickelte Maschine, die auf dem Mahlprinzip des traditionellen Planetengetriebes basiert. Sie wird hauptsächlich zur Lösung von Problemen eingesetzt, die beim Mischen und Mahlen von Materialien mit herkömmlichen Kugelmühlen auftreten, wie z. B. Verstopfung, Absinken auf den Boden des Behälters, Anhaften an der Behälterwand,Die Tencan Ultraschall-Planetenkugelmühle ist kompakt, funktionsreich, hocheffizient und geräuscharm. Sie eignet sich ideal für Forschungseinrichtungen, Hochschulen und Unternehmenslabore zur Gewinnung von Forschungsproben (vier Proben gleichzeitig pro Experiment) und kann auch zum Vermahlen von Proben unter Vakuum eingesetzt werden.

Funktionsprinzip

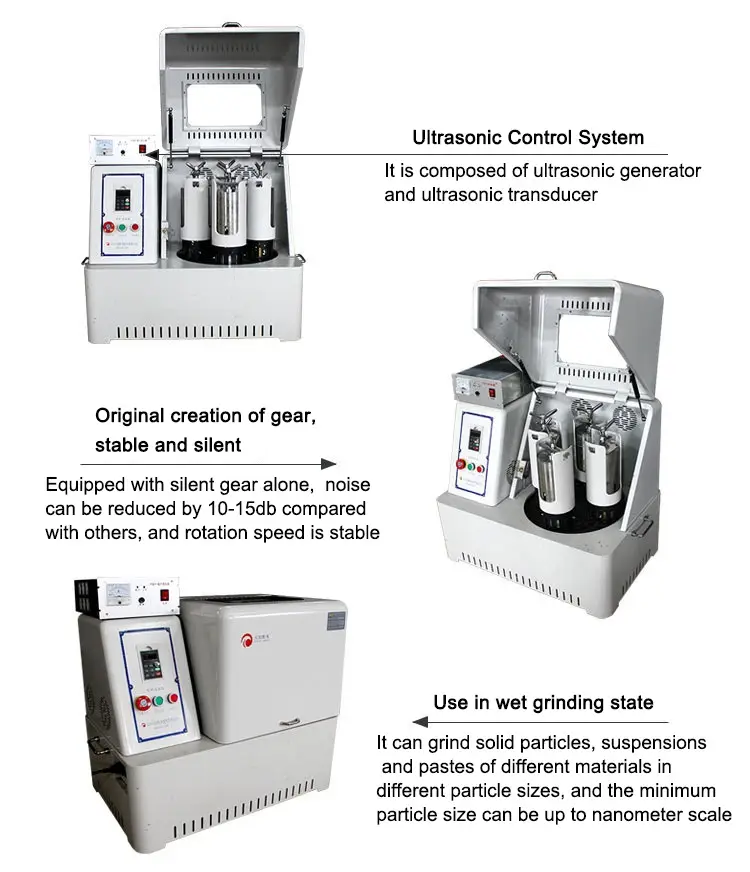

Vier Kugelmühlenbehälter sind auf einem Drehteller montiert. Durch die Rotation des Drehtellers vollführen die Kugelmühlenbehälter eine Planetenbewegung um ihre eigene Achse, während sie sich um die Hauptwelle drehen. Die Kugeln und das Mahlgut kollidieren und werden in der schnellen Bewegung im Behälter geschert, um das Material zu zerkleinern, zu mahlen, zu mischen und zu dispergieren. Die Planetenkugelmühle ist mit einer Ultraschallanlage (bestehend aus Ultraschallgenerator und Ultraschallwandler) ausgestattet. Die Ultraschallwellen werden über einen leitfähigen Schleifring auf die Mahlbehälter übertragen und versetzen deren Innenwände in mechanische Ultraschallschwingungen. Dadurch werden Verstopfungen, Absacken des Mahlguts und Anhaften an den Wänden, die bei herkömmlichen Kugelmühlen auftreten, effektiv vermieden. Derzeit kann die Anlage nur zum Vermahlen verschiedener Arten von Feststoffpartikeln sowie zum Suspendieren von Flüssigkeiten und Pasten unter Nassmahlbedingungen eingesetzt werden.

Anwendungen

Ultraschall-Planetenkugelmühlen finden breite Anwendung in Branchen wie Geologie, Mineralogie, Metallurgie, Elektronik, Baustoffindustrie, Keramik, Chemie, Leichtindustrie, Medizin und Umweltschutz. Sie eignen sich besonders für die Herstellung von Elektronikkeramik, Strukturkeramik, magnetischen Werkstoffen, Lithium-Cobalt-Säure, Lithium-Mangan, Katalysatoren, Leuchtstoffen, langnachleuchtenden Leuchtstoffen, Seltenerd-Polierpulvern und Elektronikglas. Weitere Anwendungsgebiete sind Brennstoffzellen, Zinkoxid-Varistoren, piezoelektrische Keramik, Nanomaterialien, Wafer-Keramikkondensatoren, MLCCs, Thermistoren (PTC, NTC), ZnO-Varistoren, dielektrische Keramik, Aluminiumoxidkeramik, Zirkonoxidkeramik, Leuchtstoffe, Zinkoxidpulver, Cobaltoxidpulver, Ni-Zn-Ferrit, Mn-Zn-Ferrit usw.

Eigenschaften

Im Vergleich zu Modellen der XQM-Serie zeichnet sich die Ultraschall-Planetenkugelmühle durch eine deutlich robustere und stabilere Konstruktion sowie ein ansprechendes Design aus. Sie ermöglicht das Vermahlen durch Vibration und verhindert so Verstopfungen, Absinken des Mahlguts am Boden und Anhaften an den Mahlwänden.

Kenngrößen

Stromversorgung: Wechselstrom 220 V – 50 Hz
Umgebungstemperatur 0-45 Grad Celsius
Relative Luftfeuchtigkeit: Weniger als 80 %
Höhe: mehr als 1000 m
Es dürfen keine überschüssigen Mengen an Staub, Säure, Lauge, Nebel, Elektrizität, ätzenden Gasen oder explosiven Gasen in der Luft vorhanden sein.
Die Ausgangsleistung des Tongenerators beträgt 0.2 kW.
Ultraschallfrequenz: 40KHz

Zubehör

Wir bieten alle Arten von Mühlentöpfen in jeder passenden Größe an, die aus den folgenden Materialien hergestellt werden: Achat, Aluminiumoxid-Korund-Keramik, Zirkonoxid-Keramik, Siliziumnitrid-Keramik, Karborund-Keramik, Edelstahl, hochverschleißfester Stahl, Manganstahl, Nylon, PU, Hartmetall, Kristallglas usw.

Wir können auch alle Arten von Mühlenkugeln liefern, wie Edelstahlkugeln, Zirkoniakugeln, Aluminiumoxidkugeln, PU-Kugeln, Stahlkohlenstoffkugeln, Wolframkugeln, Achatkugeln, Hartmetallkugeln, Siliziumnitridkugeln, hochverschleißfeste Stahlkugeln, Manganstahlkugeln, Nylonkugeln, Hartmetall, Kristallglas und andere spezielle Metallmaterialien.
